【奈良】最先端の歯車加工｜ウォームギアとは？難削材加工の基礎知識

【奈良】歯車加工とウォームギアの特徴を解説｜難削材加工や精度を追求する技術を紹介

歯車加工を行う企業様にとって、製品の精度と耐久性は事業の信頼性を左右する重要な要素です。中でもウォームギアは、高い減速比と滑らかな動力伝達を実現する機構として、奈良をはじめあらゆる産業で活躍しています。しかし、ステンレスやチタン合金などの難削材を用いた加工では、工具摩耗や熱変形などの課題があり、高度な技術と管理体制が必要です。

こちらでは、歯車加工におけるウォームギアの特徴や設計・計算のポイント、難削材加工を精密に行うための技術について解説します。

精密部品や歯車の製造・調達を行う企業にとって、加工精度の高さと対応可能な材質の幅広さは重要な判断基準となります。特に難削材を扱う場合は、加工技術や工程管理に高度なノウハウが求められます。以下では、歯車・ギア加工の中でも難削材対応を中心に、その特性や製造フローについて解説します。

難削材とは、切削性が低く、加工中に工具摩耗や熱変形が発生しやすい材質を指します。代表的なものとして、ステンレス鋼、チタン合金、インコネルなどが挙げられます。これらは高い強度や耐食性、耐熱性を持つ一方、加工に時間と技術が必要です。適切な切削条件や工具選定が行われない場合、寸法精度や表面粗さの劣化につながるため、専門的な知識と経験が不可欠です。

精密部品の中でも歯車・ギアは、製品の性能や耐久性に直結します。スパーギア、ヘリカルギア、ウォームギアなど、用途や構造によって形状は多様です。各種ギアはJIS規格などの精度等級に基づき、歯形精度、ピッチ精度、偏心量などが厳密に管理されます。難削材を使用する場合でも、この精度を確保するためには、切削から仕上げまでの工程管理が重要です。

ステンレス鋼では耐食性を活かした医療機器部品や食品機械部品、チタン合金では軽量かつ強度が求められる航空機部品やロボット部品など、用途は多岐にわたります。難削材は熱の影響を受けやすいため、切削油の供給や切削速度の制御、工具材質の選定などを慎重に行います。また、工程内での熱処理や仕上げ研削を組み合わせることで、形状精度と表面品質を両立します。

一般的な製造フローは、材料調達、粗加工、精密加工、熱処理、研削、表面処理、検査の順で進みます。一貫対応が可能な体制では、工程間の情報共有がスムーズに行われ、加工精度の安定化や納期短縮につながります。特に難削材では、加工条件や工程変更の影響が大きいため、工程全体を統括できる体制が大きな強みとなります。

ウォーム歯車は、動力伝達を滑らかに行い、高い減速比を実現する重要な歯車です。歯車・ギア加工を行う製造業においても、産業機械や搬送装置など、さまざまな用途で採用されています。以下では、ウォーム歯車の特徴と、その性能を最大限に引き出す加工技術について解説します。

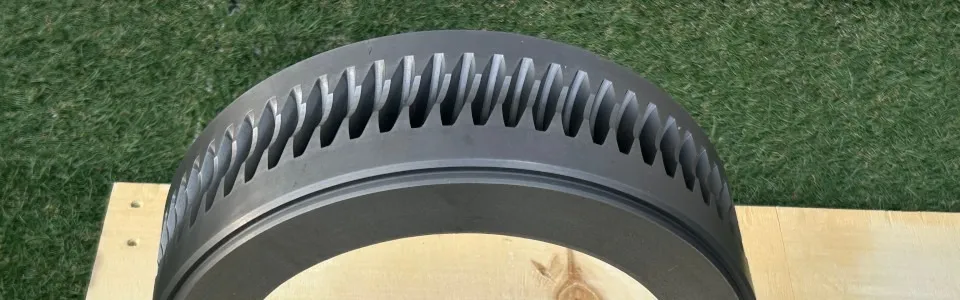

ウォーム歯車は、ねじ状のウォームと噛み合うホイールで構成されます。滑らかな回転伝達と高い減速比を持ち、静音性や衝撃吸収性にも優れています。主にエレベーター、コンベヤ、包装機械など、低速高トルクが求められる機構に利用されます。また、自動的に逆転を防ぐ「自己保持性」があるため、安全性を確保できる点も特徴です。

ウォーム歯車の性能は、歯形の精度に大きく依存します。高精度なホブ盤やスレッドグラインダーなどの専用設備を用い、工具の刃先精度や切削条件を最適化することで、均一な歯面品質を実現します。さらに、加工中の熱膨張や工具摩耗を最小限に抑えるため、加工環境の温度管理や高性能切削油の使用も重要です。

ウォーム歯車は摩擦による摩耗が発生しやすいため、耐久性向上のための工夫が求められます。表面硬化処理や浸炭焼入れを施し、歯面硬度を高めることで摩耗を抑制します。また、適切な表面粗さを確保することで潤滑油膜の保持性が向上し、長期間の安定稼働が可能になります。

高精度なウォーム歯車を提供するためには、完成品の検査が不可欠です。三次元測定機や専用の歯形測定機を使用し、歯形精度、ピッチ精度、バックラッシなどを厳密にチェックします。設計仕様との一致を確実に確認することで、信頼性の高い製品をお届けできます。

ウォーム歯車は、設計段階での計算精度が加工品質に直結します。精密な歯車加工を求める製造業にとって、正しい計算手法と加工時の留意点を押さえることは、製品性能を最大限に発揮するための重要な要素です。以下では、ウォーム歯車加工における代表的な計算項目と、それに伴う注意点を解説します。

ウォーム歯車設計では、モジュール、歯数比、圧力角、リード角、中心距離など、複数のパラメータを正確に計算します。例えばモジュールは歯の大きさを示し、歯数比は減速比を決定します。これらの値が適切でない場合、噛み合いが不完全になり、異音や摩耗の原因となります。

設計値が決まった後は、実際の加工で計算通りの歯形を再現できるかを事前にシミュレーションします。特にウォームは三次元的なねじれ構造を持つため、リード角や歯形修正量を高精度に設定する必要があります。工具形状や切削経路の誤差が製品精度に直結するため、加工前の検証は欠かせません。

ウォーム歯車加工では、熱変形、工具摩耗、芯ずれなどが精度低下の要因となります。熱変形を防ぐためには、加工環境の温度管理や切削油による冷却が有効です。工具摩耗は長時間加工で避けられないため、摩耗予測に基づいた工具交換時期の設定が必要です。また、芯ずれは組付け精度や治具剛性によって発生するため、治具設計も重要です。

量産では効率と再現性が重視され、工程条件を標準化します。一方、単品加工では設計ごとに条件を最適化し、細かな微調整を行います。どちらの場合も、計算値と実測値の差を最小限に抑えるためのフィードバックループが必要です。

ウォーム歯車加工の計算は単なる数値設定ではなく、加工環境や工程条件と密接に関係しており、正確な計算と綿密な管理が品質確保の鍵となります。

奈良エリアで精度の高い歯車・ギア加工には、複雑な形状や特殊な材質への対応力、高精度なウォーム歯車加工など、さまざまな技術が求められます。これらを実現するには、設計から製造、検査までを一貫して対応できる体制と、長年の経験が不可欠です。

SOUKEIは、精密部品や歯車加工において長年培ったノウハウを活かし、高精度かつ耐久性の高い製品を提供できる環境を整えています。

また、全国から多くのお問い合わせをいただいており、関西・大阪・奈良・四国・岡山など幅広い地域のお客様からご相談いただいています。お客様の求める仕様や用途に合わせ、最適な加工方法と品質保証体制でご対応いたします。奈良で歯車・ギア加工をお考えの際は、ぜひSOUKEIへご相談ください。
